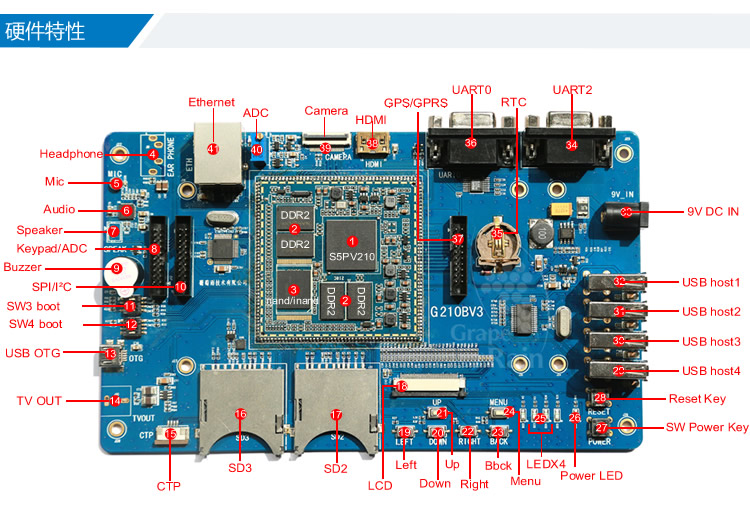

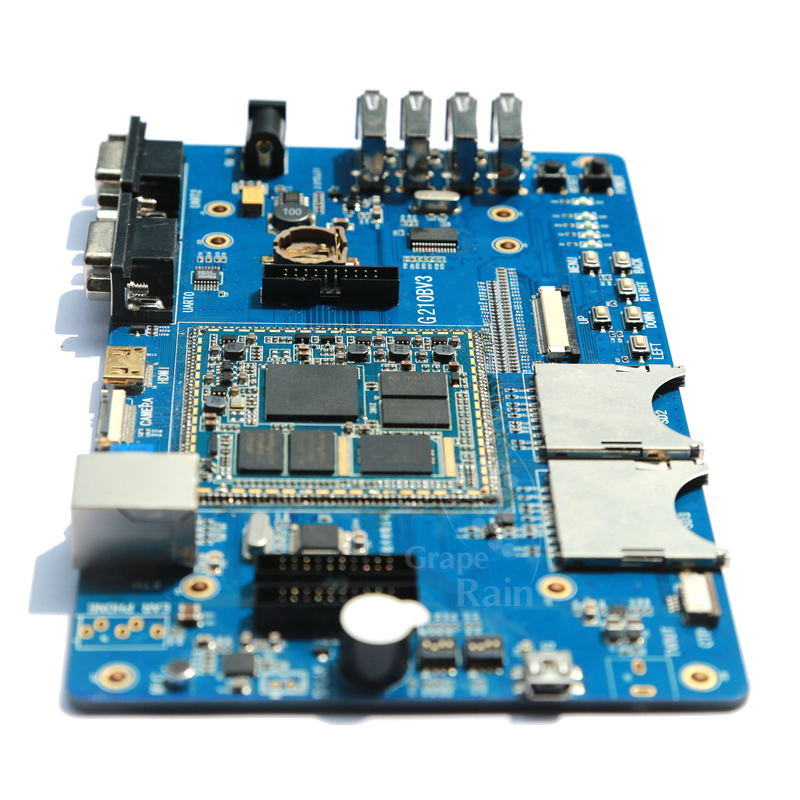

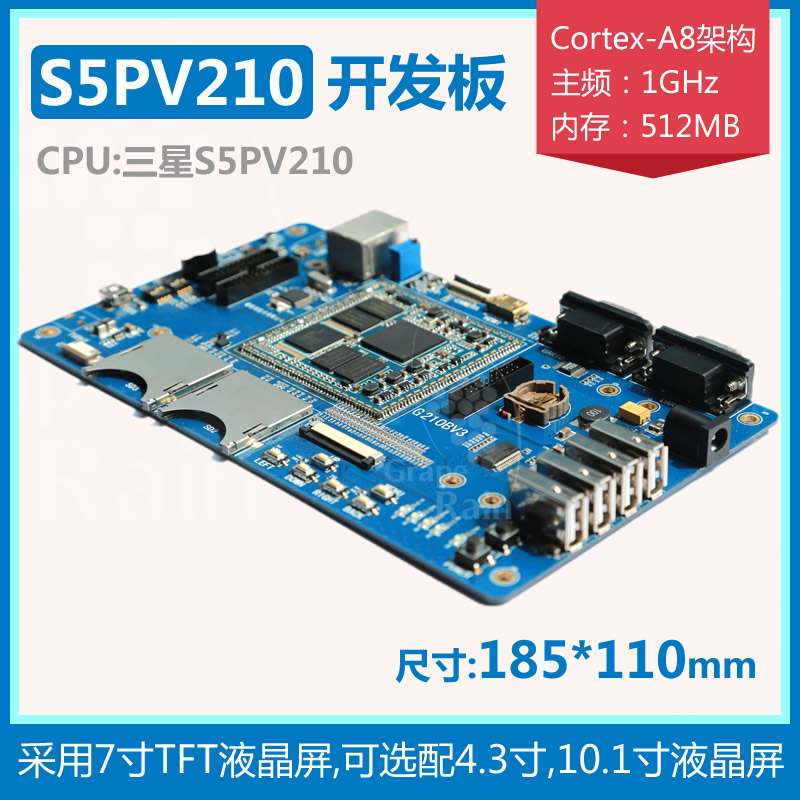

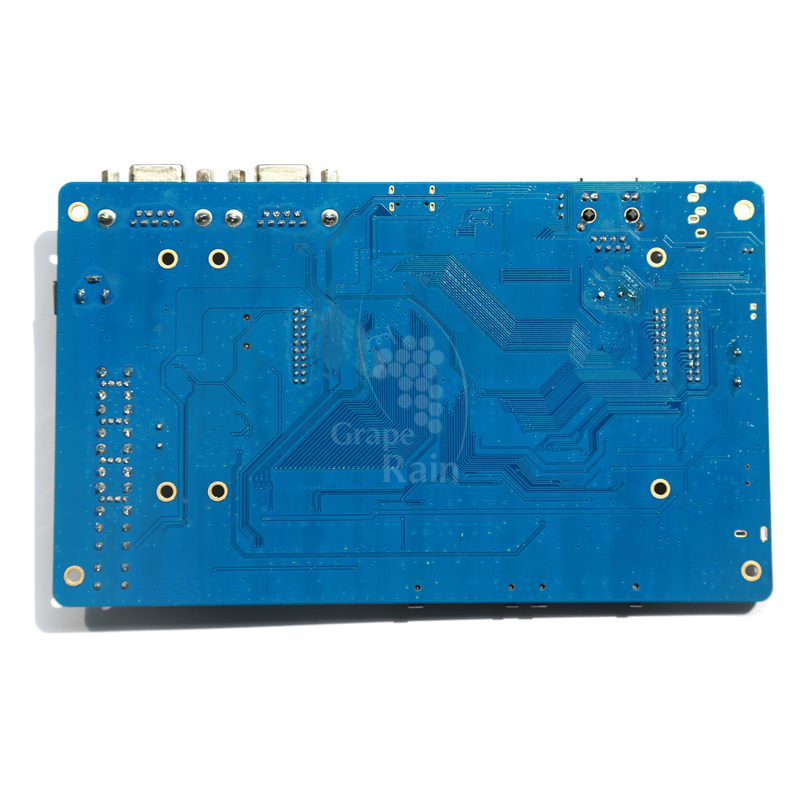

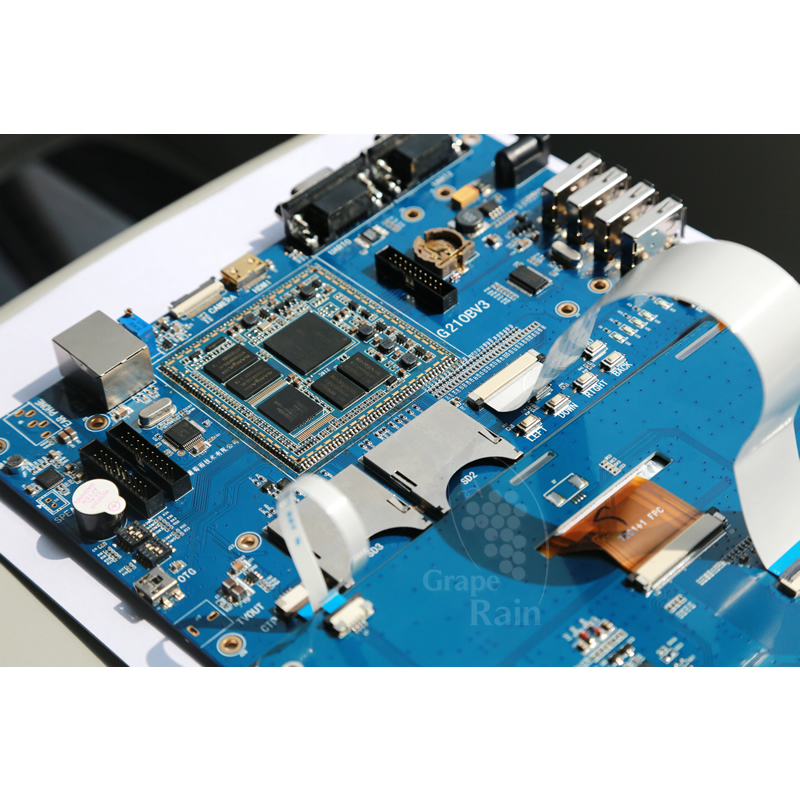

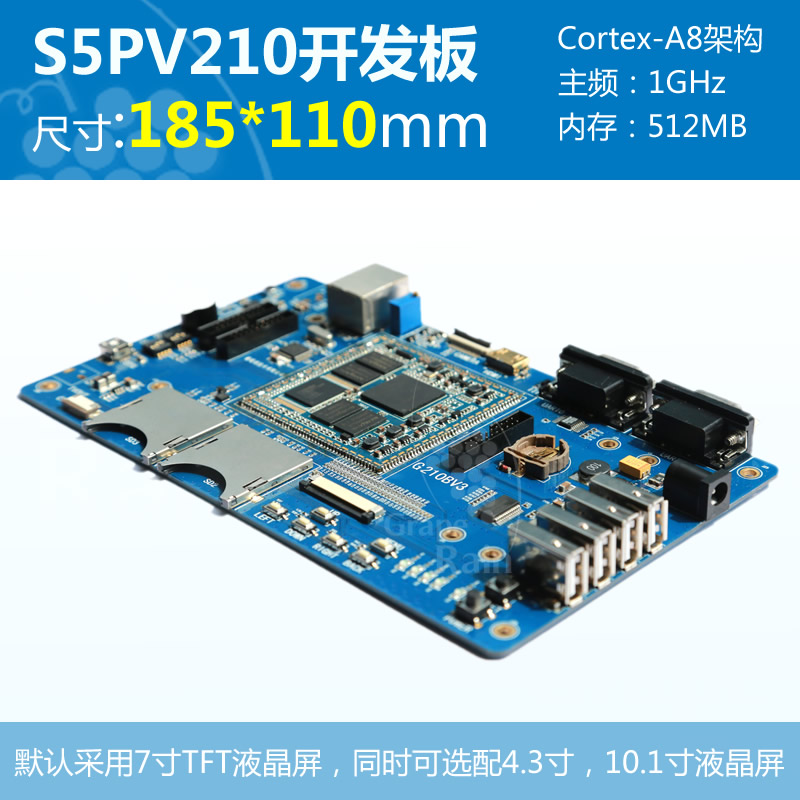

硬件接口介绍

标号

名称

说明

【1】

CPU

S5PV210AH-A0，ARM Cortex A8,1GHz

【2】

内存

K4T1G164QE-HCF7，DDR2，512MBytes

【3】

Flash[nand或inand]

K9F4G08U0A,512MB或4GB eMMC

【4】

耳机接口

耳机输出

【5】

耳麦

录音输入

【6】

音频芯片

WM8976G

【7】

喇叭接口

外置扬声器输出

【8】

矩阵键盘/ADC

扩展4*4矩阵键盘，扩展ADC采样；

【9】

蜂鸣器

支持有源蜂鸣器

【10】

SPI/I2C接口

SPI、I2C设备扩展；

【11】

启动选择，SW3

拨码开关，OM[0:3]

【12】

启动选择，SW4

拨码开关，OM[4:5]

【13】

USB OTG

USB OTG接口

【14】

TV out

标准复合视频信号输出

【15】

电容屏接口

I2C接口，接LCD板

【16】

SD卡，CH3

SD卡，使用通道3

【17】

SD卡，CH2

SD卡，使用通道2

【18】

LCD/VGA接口

RGB输出接口

【19】

按键，左

独立按键，SW5

【20】

按键，下

独立按键，SW6

【21】

按键，上

独立按键，SW7

【22】

按键，右

独立按键，SW8

【23】

按键，返回

独立按键，SW9

【24】

按键，菜单

独立按键，SW10

【25】

测试LED灯

四盏LED灯，程序可控

【26】

电源指示灯

电源指示灯，开机指示

【27】

软开关机按钮

开关机，休眠唤醒按钮

【28】

硬复位按钮

硬复位

【29】

USB HOST4

HUB芯片扩展，HOST

【30】

USB HOST3

HUB芯片扩展，HOST

【31】

USB HOST2

HUB芯片扩展，HOST

【32】

USB HOST1

HUB芯片扩展，HOST

【33】

9V输入插孔

直流电源输入口

【34】

UART2

调试串口2

【35】

RTC后备电池

后备电池，断电不丢时钟

【36】

UART0

调试串口0

【37】

UART/GPS/GPRS

扩展UART口

【38】

HDMI接口

HDMI输出接口

【39】

摄相头接口

标准24PIN摄相头接口

【40】

精密可调电位器

ADC精准电压采样

【41】

以太网接口

DM9000CEP接口

-- G210开发板一套(带7寸电容触摸液晶模组)

-- 9V/1.5A电源适配器1个

-- USB数据线1根

-- 普通网线一根

-- 串口线1根

-- 喇叭一个

-- DVD光盘2张

选配清单

-- 烧有android系统的4G SD卡一张

-- 200W像素OV2655摄相头一个

-- 4.3寸LCD模组一块(480*272，带四线电阻触摸)

-- 7寸LCD模组一块(配电阻触摸)

-- 支持G210的优质HDMI线一根

-- USB转串口延长线一根

-- USB WIFI模块一个

-- USB 3G上网卡一个

-- TVIN模块一个

-- TVOUT模块一个

-- USB蓝牙模块一个

-- VGA模块一个

-- GPS模块一个

-- GPRS模块一个

Android4.0软件资源

类别

功能特性

描述

Bootloader

uboot.bin

版本：u-boot-1.3.4

主要功能：

1、支持开机LOGO；

2、支持bootm、bootargs等环境变量设置；

3、支持SD卡升级boot，内核，文件系统；

4、兼容512M/1GB DDR2；

★ 提供源码

内核驱动

内核

内核版本：linux3.0

Flash

EMMC驱动

内存

512MB/1GB DDR2驱动

显示驱动

4.3寸、7寸、10.2寸、10.4寸、12.1寸，LVDS/TTL驱动 VGA显示驱动 ★ 提供源码

TOUCH

电阻/电容触摸屏驱动 ★ 提供源码

HDMI

HDMI v1.3 ★ 提供源码

HSMMC

SD/MMC/SDIO驱动 ★ 提供源码

IIC

IIC驱动 ★ 提供源码

SPI

SPI驱动 ★ 提供源码

KEYBD

六位独立按键驱动 ★ 提供源码

AUDIO

音频驱动，默认驱动为IISWM8976 ★ 提供源码

SD卡

SD卡驱动 ★ 提供源码

RTC

实时时钟驱动 ★ 提供源码

USB

USB device/USB HOST驱动 ★ 提供源码

JPEG

JPEG硬件编解码驱动 ★ 提供源码

MFC

多媒体硬件编解码驱动 ★ 提供源码

Gsensor

Gsensor驱动 ★ 提供源码

2D

2D驱动 ★ 提供源码

3D

3D驱动 ★ 提供源码

LED

LED驱动 ★ 提供源码

ADC

ADC驱动 ★ 提供源码

蜂鸣器

蜂鸣器驱动 ★ 提供源码

WIFI

USB WIFI驱动 ★ 提供源码

摄相头

摄相头驱动，默认为OV2655 ★ 提供源码

视频输入

TVP5150驱动 ★ 提供源码

GPS

GPS驱动 ★ 提供源码

VGA

VGA，默认SDA7123，完全满屏显示 ★ 提供源码

以太网

以太网驱动，DM9000CEP ★ 提供源码

3G

E1750/LC6311 3G驱动 ★ 提供库文件

交叉编译器

arm-2009q3.tar.bz2

交叉工具链

上层应用程序

G210.img

Android4.0.4文件系统

Linux+QT软件资源

类别

功能特性

描述

Bootloader

uboot.bin

版本：u-boot-1.3.4

主要功能：

1、支持开机LOGO；

2、支持bootm、bootargs等环境变量设置；

3、支持SD卡升级boot，内核，文件系统；

4、兼容512M/1GB DDR2；

★ 提供源码

内核驱动

内核

内核版本：linux2.6.35

Flash

EMMC驱动/nand flash驱动

内存

512MB/1GB内存驱动

显示驱动

4.3寸、7寸、10.2寸、10.4寸、12.1寸，LVDS/TTL驱动 VGA显示驱动 ★ 提供源码

TOUCH

电阻/电容触摸屏驱动 ★ 提供源码

HDMI

HDMI驱动 ★ 提供映像文件

HSMMC

SD/MMC/SDIO驱动 ★ 提供源码

IIC

IIC驱动 ★ 提供源码

SPI

SPI驱动 ★ 提供源码

KEYBD

六位独立按键驱动 ★ 提供源码

AUDIO

音频驱动，默认驱动为IISWM8976 ★ 提供源码

SD卡

SD卡驱动 ★ 提供源码

RTC

实时时钟驱动 ★ 提供源码

USB

USB device/USB HOST驱动 ★ 提供源码

JPEG

暂不提供

MFC

暂不提供

Gsensor

Gsensor驱动 ★ 提供源码

2D

2D驱动 ★ 提供源码

3D

3D驱动 ★ 提供源码

LED

LED驱动 ★ 提供源码

ADC

ADC驱动 ★ 提供源码

蜂鸣器

蜂鸣器驱动 ★ 提供源码

WIFI

USB WIFI驱动 ★ 提供源码

摄相头

摄相头驱动，默认为OV2655 ★ 提供源码

视频输入

TVP5150驱动 ★ 提供源码

GPS

GPS驱动 ★ 提供源码

VGA

VGA，默认SDA7123，完全满屏显示 ★ 提供源码

以太网

以太网驱动，DM9000CEP或DM9621 ★ 提供源码

交叉编译器

arm-2009q3.tar.bz2

交叉工具链

文件系统

rootfs_qt4.ext3

Qt4.8文件系统

WINCE系统软件资源

类别

功能特性

描述

Bootloader

boot.nb0

版本：eboot2.5

主要功能：

1、支持开机LOGO；

2、支持SD卡更新eboot，logo,nk;

3、支持读取SD卡FAT32分区内容；

★ 提供源码

内核驱动

内核

内核版本：WINCE6.0

Flash

EMMC驱动/nand flash驱动

内存

512MB内存驱动

显示驱动

4.3寸、7寸、10.2寸、10.4寸、12.1寸，LVDS/TTL驱动 VGA显示驱动 ★ 提供源码

HSMMC

SD/MMC/SDIO驱动 ★ 提供源码

IIC

IIC驱动 ★ 提供源码

SPI

SPI驱动 ★ 提供源码

KEYBD

六位独立按键驱动 ★ 提供源码

AUDIO

音频驱动，默认驱动为IISWM8976 ★ 提供源码

SD卡

SD卡驱动 ★ 提供源码

RTC

实时时钟驱动 ★ 提供源码

USB

USB device/USB HOST驱动 ★ 提供源码

LED

LED驱动 ★ 提供源码

蜂鸣器

蜂鸣器驱动 ★ 提供源码

WIFI

USB WIFI驱动 ★ 提供源码

VGA

VGA，默认SDA7123，完全满屏显示 ★ 提供源码

以太网

以太网驱动，DM9000CEP ★ 提供源码

文件系统

NK.bin

WINCE6.0系统
